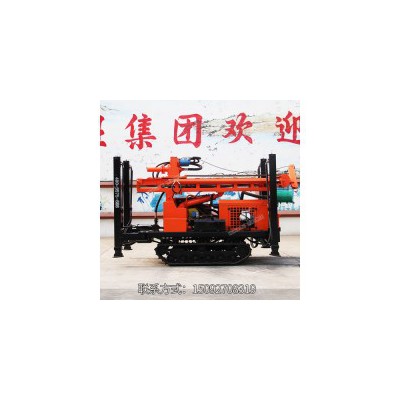

点击图片查看原图
。
适合铁路、水利、桥梁、坝基等检出物的水晶钻进、地质勘探、地质岩心钻探、小型灌浆孔、可根据地层的不同选用金刚石、复合片及合金钻头钻进。
主要特点
1、 具有液压自动给进机构，提高钻进效率，减轻劳动强度。
2、 采用球卡夹持机构或液压卡盘，可实现不停机倒杆，操作方便，可靠。
3、 配有孔底压力计，便与掌握孔内情况。
4、 结构紧凑，手柄集中，占用面积小、重量轻、分解性强，便于搬迁。适合平原或者山地作业。
主要参数
|
HW160液压钻机主要技术参数 |
||
|
整机参数 |
型号 |
HW-160/160YY |
|
钻孔深度（m） |
160 |
|
|
开孔直径（mm）土、岩石 |
500、220 |
|
|
终孔直径（mm） |
75 |
|
|
钻杆直径（mm） |
42、50 |
|
|
钻孔倾角（°） |
90-75 |
|
|
配套动力（kw） |
13.2 |
|
|
重量（kg） |
600/740 |
|
|
钻机尺寸长*宽*高（m） |
2.4*0.8*1.3 |
|
|
立轴 |
立轴转速（r/min） |
142/285/570 |
|
立轴行程（mm） |
450 |
|
|
卷扬机 |
单绳提升力（kg） |
2000 |
|
单绳提升速度（m/s） |
0.41-1.64 |
|
|
钢丝绳直径（mm） |
φ9.3 |
|
|
钢丝绳容量（m） |
27 |
|
|
钻塔 |
额定负荷（ton） |
18 |
|
高度（m） |
6.5 |
|
|
泥浆泵 |
流量（l/min） |
95 |
|
压力（Mpa） |
1.2 |
|
|
往复次数（s/min） |
93 |
|
|
|
吸水管直径（mm） |
51 |
|
出水管直径（mm） |
32 |
|
